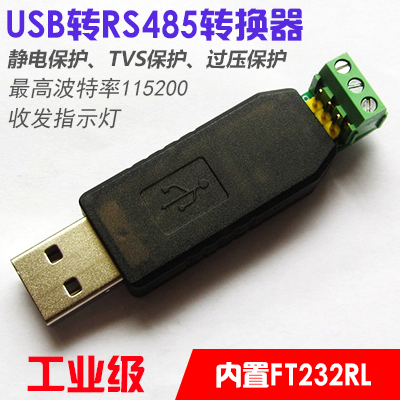

(2)设置参数需要通过USB转RS485转换器: (点击购买USB-485转换器





(3)IO模块的输入为NPN型输入。如果需要接PNP型PLC或传感器,可以加装PNP转NPN转接线。

PNP转NPN转接线 两线制 光耦隔离

产品简介:

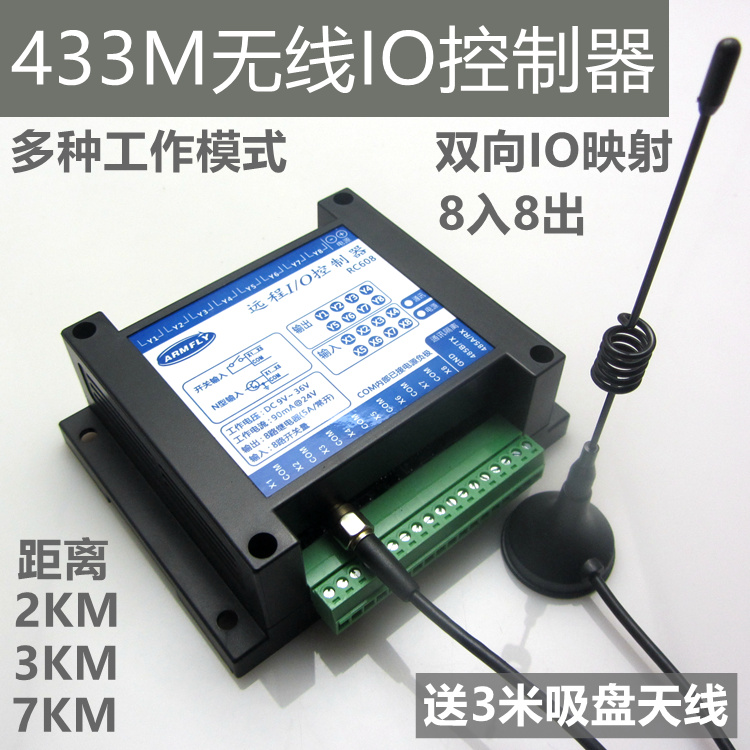

本产品由武汉安富莱电子有限公司设计和生产。主机(单片机、PLC、HMI触摸屏)可以通过RS485或者RS232总线发送指令控制I/O模块的继电器输出状态,并且可以采集I/O模块的开关量输入状态。支持标准的Modbus RTU协议。

带无线模块的产品还具备433M无线串口功能,具备多种工作模式。433M无线串口和RS485串口协议完全相同,标准MODBUS协议,数据包有CRC校验,保证无线数据的可靠传输。

该产品主要应用于自动加工机械设备、工业现场数据采集、工业设备控制等领域。

产品功能:

  • RS485或RS232串口通信,支持标准MODBUS RTU协议
  • 可以采集多达8路数字开关量(N型输入或干接点开关)
  • 可以控制8路继电器输出(常开触点)
  • 支持修改串口波特率(1200 – 115200),覆盖常用的几种波特率
  • 支持修改串口校验方式(无校验、偶校验、奇校验)
  • 提供配套的PC机软件,方便测试,方便修改地所有参数

产品特点:

  • 安装方便,支持标准35mm导轨安装,也可用4个螺钉直接固定到机箱

  • 内置开关电源电路,转换效率高,可以长时间连续工作

  • 供电电压范围宽:9-36V, 自动适应12V系统和24V系统。

  • 电源输入端具有反接保护

  • 输出继电器选用欧姆龙优质继电器,寿命长、接触可靠

  • 输入为光耦隔离

  • RS485和RS232接口光耦隔离

  • CPU核心电路带屏蔽罩,有效抵抗辐射干扰

  • 芯片全部为原装全新正品,工业级温度范围:-40~85℃

  • 工业级进口RS485芯片,正负15KV ESD防护,带TVS保护,输入过压和限流保护

  • 采用优质整体升降式压线端子,压线紧密不易脱落





基本参数:



RC608-485

RC608-232

RC608-2K

RC608-3K

RC608-7K

通信接口

隔离RS485

隔离RS232

隔离RS485

433M无线

距离2KM

隔离RS485

433M无线

距离3KM

隔离RS485

433M无线

距离7KM

输入端口

8路开关量输入,支持N型输入和干接点开关

输出端口

8路继电器,常开触点。触点容量:AC 250V 3A

输入端子

端子型号:2EDG-18P(弯脚升降式)

输出端子

端子型号:2EDG-18P(弯脚升降式)

供电电源

直流 9 ~ 36V; 24V时,90mA电流;12V时,180mA电流

控制器最大功耗:2.5W

RS485串口

参数

波特率:【缺省9600】支持1200、2400、4800、9600、19200、38400、57600、115200

起始位: 1

停止位: 1

数据位: 8

校验位: 无【缺省无】、偶校验、奇校验

协议

标准Modbus RTU协议,每个指令都有应答

外壳尺寸

长115mm x 宽90mm x 高40mm

安装方式

35mm标准导轨安装或者螺钉直接固定

重量

180克 (不含包装纸箱)

工作温度

-40℃ ~ 85℃

工作湿度

10% ~ 90%

存储温度

-40℃ ~ 85℃



RC608-2K无线参数:

产品型号

RC608A-2K

工作频段

425MHz – 450.5MHz (共256信道,出厂默认433MHz)

普通通信(非扩频)

发射功率

20dBm (约100mW,共8级可调)

接收灵敏度

-121dbm@1Kbps

实测距离

2000米(晴朗、空旷,最大功率,天线增益5dBi,高度大于2米,1K空中波特率

空中速率

1Kbps – 25Kbps (8级可调,默认1Kbps)

天线形式

SMA接口,附带3米吸盘天线



RC608-3K无线参数:

产品型号

RC608-3K

工作频段

410MHz – 441MHz (共32信道,出厂默认433MHz)

LoRA扩频技术

发射功率

20dBm (约100mW)

接收灵敏度

-130dbm@0.3Kbps

实测距离

3000米(晴朗、空旷,最大功率,天线增益5dBi,高度大于2米,2.4K空中波特率

空中速率

0.3Kbps – 19.2Kbps (6级可调,默认2.4Kbps)

天线形式

SMA接口,附带3米吸盘天线



RC608-7K无线参数:

产品型号

RC608-7K

工作频段

410MHz – 441MHz (共32信道,出厂默认433MHz)

LoRA扩频技术

发射功率

30dBm (约1W)

接收灵敏度

-130dbm@0.3Kbps

实测距离

7500米(晴朗、空旷,最大功率,天线增益5dBi,高度大于2米,2.4K空中波特率

空中速率

0.3Kbps – 19.2Kbps (6级可调,默认2.4Kbps)

天线形式

SMA接口,附带3米吸盘天线





LoRA扩频技术:

利用多个频点同时发送数据包,只要一个频点成功即可。可以有效抵抗单频点的干扰。扩频技术的占用带宽较宽,因此可用信道少一些。比如2KM产品的可用信道有256个,采用扩技术的3KM和7KM产品的可用信道只有32个。



433M无线组网

 一对一双向映射模式



典型适用场合:

监控室和设备机房距离很远,距离50米 – 7000米,不方便铺设信号电缆。采用433M无线传输方案,可以在监控室控制设备开启和关闭,同时可以将设备的运行状态、故障状态等信息回传到监控室。

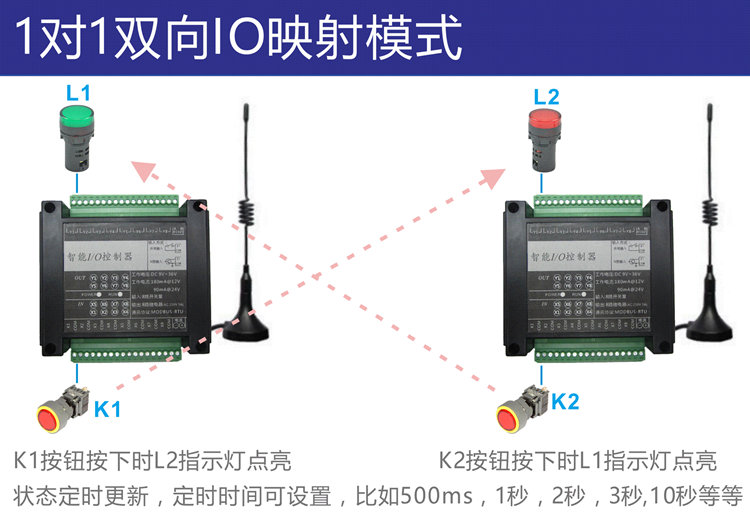

这种模式表示1对1双向IO映射。必须用两个控制器成对使用。当任意一方X1-X8输入有变化时,会立即发送数据包给对方,同时接收方会将自身的状态应答给发送方。发送方只有接收到对方应答后才认为成功,否则会不断地重发。

如果8路IO口数量不够,可以通过485扩充IO口数量。



一对一映射模式扩充IO口

我们举个一个需要24路IO口的实例。需要2个带无线功能的控制器和4个RS485控制器(不带控无线功能)。24路IO双向映射只占用一个通信信道。

每个无线控制器通过RS485总线外扩两个RS485控制器。无线控制器会自动扫描485总线,实时读取和更改RS485控制器的状态。

组网拓扑图如下:







一对多双向映射模式



典型适用场合:

中心机房和多个设备机房距离很远,距离50米 – 7000米,不方便铺设信号电缆。采用433M无线传输方案,可以在监控室控制设备开启和关闭,同时可以将设备的运行状态、故障状态等信息回传到监控室。

使用一对多模式,只用占用一个信道,系统成本低一些,因为有几个控制器无需无线功能。缺点是响应速度会慢一些。适合低速IO信号的场合。慢的原因是是因为中心机房的无线主机需要轮流查询每个设备机房的无线从机状态,从机个数越多则IO响应速度越慢。

在这种应用场合,也可以使用一对一模式,每个设备机房会占用一个信道(信道资源有限),优点是IO响应速度很快。



工作机制:

中心机房安装一个无线IO控制器和若干个不带无线的RS485 IO控制器。每个设备机房安装一个无线IO控制器。

中心机房的无线控制器作为无线主机,轮流查询和控制每个设备机房的无线控制器的IO状态。每个设备机房的无线控制器都有唯一的无线地址(从2开始编码,地址1是无线主机的)。整个系统中的所有无线控制器的无线参数都是一样的,占用一个信道,最多支持100个设备机房。无线从机数量越多,扫描一轮的周期越长。



PC机直接管理模式



典型适用场合:

中心机房的PC机软件直接控制和查询多个设备机房的状态。客户编写PC机应用程序,访问无线控制就像访问本地串口设备一样。串口协议是标准的MODBUS协议。



工作机制:

中心机房只需要安装一个USB-433M转换器。每个设备机房安装一个无线控制器。设备机房的无线控制器作为无线从机,具备唯一的无线地址(1-244)。整个系统中,无线通信信道只需要占用一个。

PC软件作为主机,依次查询和控制每个设备机房的无线控制器状态。



如果8个IO不够用,可以通过RS485扩充。

如果扩充一个控制器,设置参数 0x1009 = 1。扩充的IO可以通过扩充的寄存器访问,数字量输入寄存器地址从9开始编址,继电器线圈寄存器也是从9开始编制。1-8对应的是无线控制器本机。
